一、概述

ZCXXS-08系列閃光報警器廣泛應用于石油、化工、冶金、電力、輕工等工業部門。是一種接點式聲光報警  顯示儀表，具有電路簡單、元件少、體積小、抗于擾能力強、可靠性高、接線簡單等特點。  儀表的設計考慮到 面向微機化、多功能化了展的趨勢，采用單片機技術，使儀表具有功能齊全，是現有晶體管閃光報警器的換代產品。

二、主要技術參數

1.八點報警信號輸入：常開接點。

2.輸出信號：八點發光報警指示，具有音響接點輸出報警，音響動作為接點閉合。

3.輸出繼電器接點容量： AC 22OV,1A; DC 24V,2A。

4.確認方式：手動(音響報警消除)。

5.工作條件：

a) 環境溫度： -10-55℃

b) 相對濕度：≤85%

c) 周圍空氣中不應含有腐蝕性氣體。

6.工作電源： AC.220V±15%,50Hz。

7.功耗≤5W。

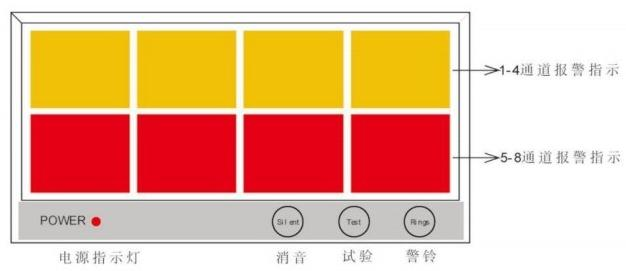

三、儀表面板



四、工作原理及方式

報警器由電源電路、發光器件、輸出驅動、單片機控制電路、軟件監視系統組成。  報警器平時工作在監視 狀態，無報警信號輸入，燈光和音響均不工作， 一旦外界報警到來，報警器將控制聲光報警，以提示現場工作人員及時解決故障。

當某通道接點動作，對應通道的燈光閃爍同時電鈴接點導通鈴響。按下消音按鈕，音響報警消音、閃光停止。當報警信號消失后，確認后的燈光報警指示自動復位。

當某通道接點動作，對應通道的燈光閃爍同時鈴響。報警信號消失后音響報警器消音、閃光熄滅。

當按下試驗按鈕時，報警器的八路燈光依次閃爍、鈴響。再按一下試驗按鈕時，音響報警器消音、閃光停 止，報警指示自動復位。

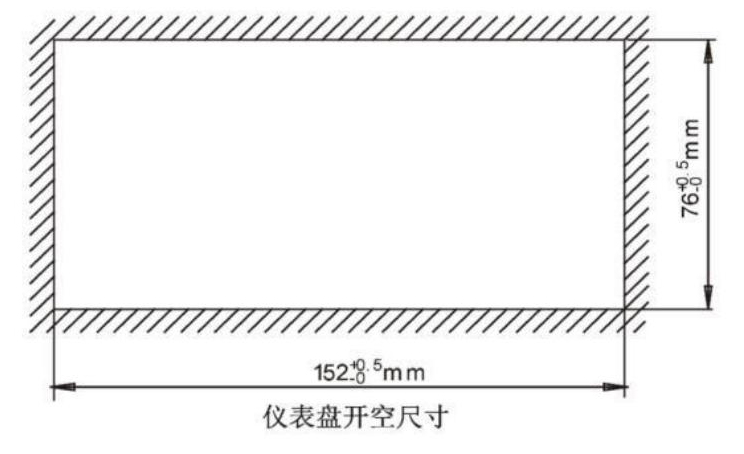

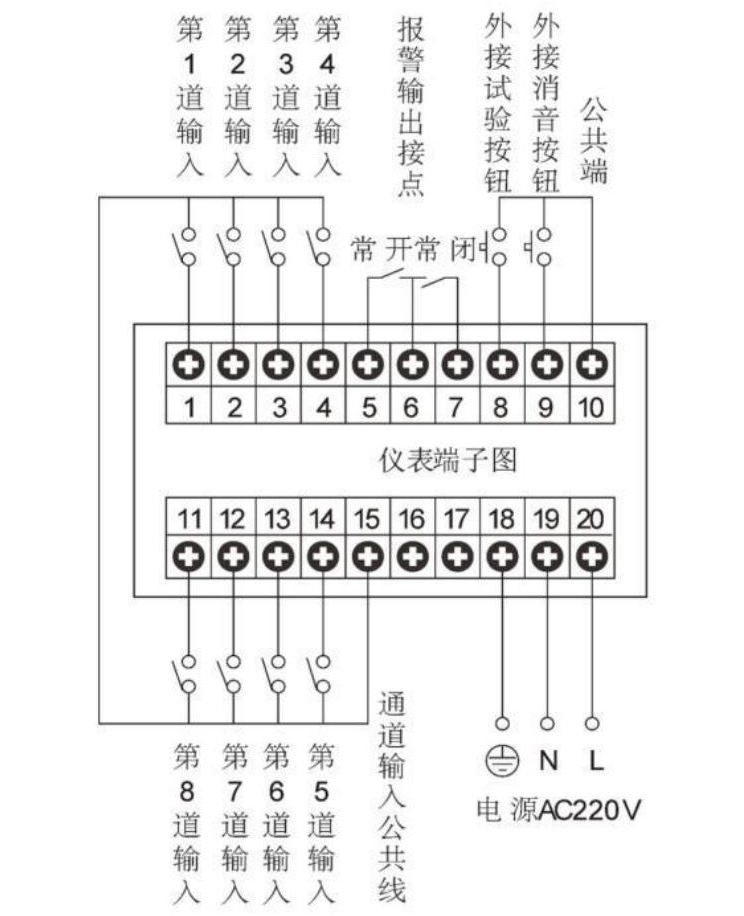

五、儀表的接線及安裝

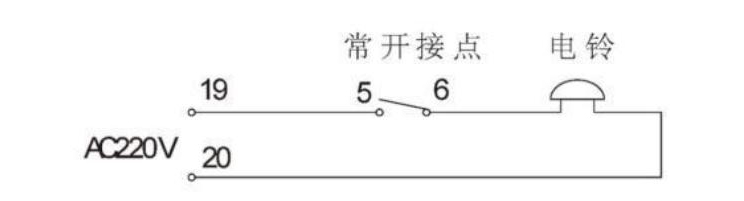

外接電鈴接線圖
