概述
TL0002壓力開關（微壓）/壓力控制器采用膜片式傳感器，可用于空氣等中性氣體和水、液壓油、潤滑油、輕燃油等液體介質。
TL0002壓力開關（微壓）/壓力控制器的設定值可調，調節范圍0～2.5MPa?？刂旗`敏度高。

主要技術性能

	普通型	防爆型
工作粘度	<1×10－3m2/s	<1×10－3m2/s
開關元件	微動開關	密封開關
防爆等級		Exde Ⅱ CT4～T6
外殼防護等級	IP65（符合DIN40050，與GB4208中IP65相當）	IP65（符合DIN40050，與GB4208中IP65相當）
環境溫度	－20℃～50℃	－20℃～50℃
介質溫度	0～90℃	0～120℃
安裝位置		壓力接口垂直向下
抗振性能	TL0002：40m/s2 ; TL0003：20m/s2	Max：20m/s2
重復性誤差	≤1.5%	≤1.5%
觸點容量	AC  220V  6A（阻性）	DC  250V  0.25A(阻性)  60Wmax AC  250V  5A(阻性)  1250VAmax

規格

微壓切換差不可調

設定值調節范圍 KPa	切換差大于 KPa	*大允許壓力① KPa	開關切換次數 次/分	壓力傳感器材料		接口內螺紋	重量kg	外形尺寸圖號		訂貨目錄編號
				外殼	膜片			普通型	防爆型	普通型	防爆型
－16～0	0.6	50	10	鍍鋅鋼	丁腈橡膠	G1/4	1.0	01	04	TL0002.10-002265	TL0002.50-002265
－10～0	0.6	50	10	鍍鋅鋼	丁腈橡膠	G1/4	1.0	01	04	TL0002.10-003265	TL0002.50-003265
－6～0	0.6	50	10	鍍鋅鋼	丁腈橡膠	G1/4	1.0	01	04	TL0002.10-006265	TL0002.50-006265
－2.5～0	0.4	50	10	鍍鋅鋼	丁腈橡膠	G1/4	1.0	01	04	TL0002.10-008265	TL0002.50-008265
－1.6～0	0.4	50	10	鍍鋅鋼	丁腈橡膠	G1/4	1.0	01	04	TL0002.10-011265	TL0002.50-011265
0～0.6	0.2	50	10	鍍鋅鋼	丁腈橡膠	G1/4	1.0	01	04	TL0002.10-013265	TL0002.50-013265
0～1.1	0.4	50	10	鍍鋅鋼	丁腈橡膠	G1/4	1.0	01	04	TL0002.10-015265	TL0002.50-015265
0～1.6	0.4	50	10	鍍鋅鋼	丁腈橡膠	G1/4	1.0	01	04	TL0002.10-016265	TL0002.50-016265

切換差不可調

設定值調節范圍 MPa(KPa)	切換差不大于 MPa(KPa)	*大允許壓力① MPa(KPa)	開關切換次數 次/分	壓力傳感器材料		接口內螺紋	重量kg	外形尺寸圖號		訂貨目錄編號
				外殼	膜片			普通型	防爆型	普通型	防爆型
(0～2.5)	(0.4)	(50)	10	鋁	丁腈橡膠	G1/4	1.0	01	04	TL0002.10-018265	TL0002.50-018265
(0～6)	(0.6)	(50)	10	鋁	丁腈橡膠	G1/4	1.0	01	04	TL0002.10-021265	TL0002.50-021265
(0～16)	(0.8)	(50)	10	鋁	丁腈橡膠	G1/4	1.0	01	04	TL0002.10-023265	TL0002.50-023265
(0～25)	(0.9)	(50)	10	鋁	丁腈橡膠	G1/4	1.0	01	04	TL0002.10-024265	TL0002.50-024265
0.005～0.06	0.006	1.5	40	黃銅	丁腈橡膠	G1/4	1.15	02	05	TL0002.10-138066	TL0002.50-138066
0.005～0.1	0.009	1.5	40	黃銅	丁腈橡膠	G1/4	1.15	02	05	TL0002.10-140066	TL0002.50-140066
0.005～0.16	0.012	1.5	40	黃銅	丁腈橡膠	G1/4	1.15	02	05	TL0002.10-139066	TL0002.50-139066
0.005～0.25	0.015	1.5	40	黃銅	丁腈橡膠	G1/4	1.15	02	05	TL0002.10-141066	TL0002.50-141066
0.03～0.4	0.04	4	40	黃銅	丁腈橡膠	G1/4	0.85	03	06	TL0002.10-155066	TL0002.50-155066
0.03～0.6	0.05	4	40	黃銅	丁腈橡膠	G1/4	0.85	03	06	TL0002.10-156066	TL0002.50-156066
0.05～1	0.06	4	40	黃銅	丁腈橡膠	G1/4	0.85	03	06	TL0002.10-166066	TL0002.50-166066
0.1～1.6	0.12	5	40	黃銅	丁腈橡膠	G1/4	0.85	03	06	TL0002.10-176066	TL0002.50-176066
0.1～2.5	0.15	5	40	黃銅	丁腈橡膠	G1/4	0.85	03	06	TL0002.10-178066	TL0002.50-178066

切換差可調

設定值調節范圍 MPa(KPa)	切換差不大于 MPa(KPa)	*大允許壓力① MPa(KPa)	開關切換次數 次/分	壓力傳感器材料		接口內螺紋	重量kg	外形尺寸圖號		訂貨目錄編號
				外殼	膜片			普通型	防爆型	普通型	防爆型
(0～2.5)	(1.1)	(50)	10	鋁	丁腈橡膠	G1/4	1.05	01	04	TL0002.00-018265	TL0002.40-018265
(0～6)	(1.5)	(50)	10	鋁	丁腈橡膠	G1/4	1.05	01	04	TL0002.00-021265	TL0002.40-021265
(0～16)	(2.3)	(50)	10	鋁	丁腈橡膠	G1/4	1.05	01	04	TL0002.00-023265	TL0002.40-023265
(0～25)	(2.8)	(50)	10	鋁	丁腈橡膠	G1/4	1.05	01	04	TL0002.00-024265	TL0002.40-024265
0.005～0.06	0.016	1.5	40	黃銅	丁腈橡膠	G1/4	1.20	02	05	TL0002.00-138066	TL0002.40-138066
0.005～0.1	0.018	1.5	40	黃銅	丁腈橡膠	G1/4	1.20	02	05	TL0002.00-140066	TL0002.40-140066
0.005～0.16	0.025	1.5	40	黃銅	丁腈橡膠	G1/4	1.20	02	05	TL0002.00-139066	TL0002.40-139066
0.005～0.25	0.025	1.5	40	黃銅	丁腈橡膠	G1/4	1.20	02	05	TL0002.00-141066	TL0002.40-141066
0.03～0.4	0.08	4	40	黃銅	丁腈橡膠	G1/4	0.9	03	06	TL0002.00-155066	TL0002.40-155066
0.03～0.6	0.1	4	40	黃銅	丁腈橡膠	G1/4	0.9	03	06	TL0002.00-156066	TL0002.40-156066
0.05～1	0.11	4	40	黃銅	丁腈橡膠	G1/4	0.9	03	06	TL0002.00-166066	TL0002.40-166066
0.1～1.6	0.25	5	40	黃銅	丁腈橡膠	G1/4	0.9	03	06	TL0002.00-176066	TL0002.40-176066
0.1～2.5	0.33	5	40	黃銅	丁腈橡膠	G1/4	0.9	03	06	TL0002.00-178066	TL0002.40-178066

尺寸圖

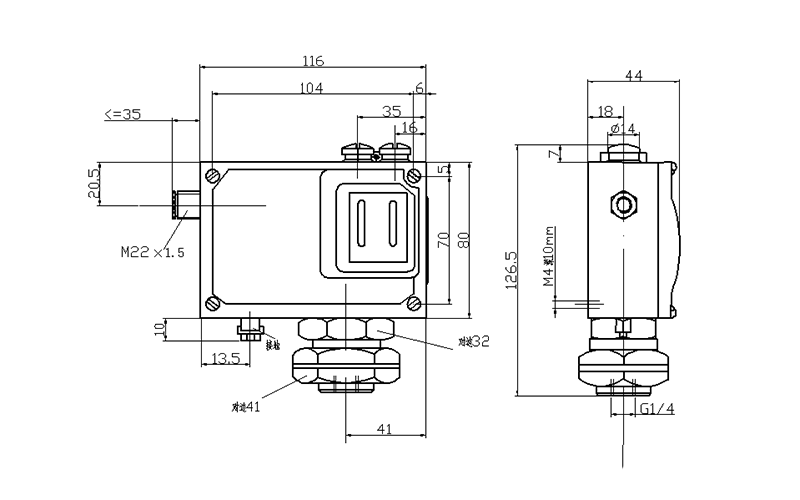

01

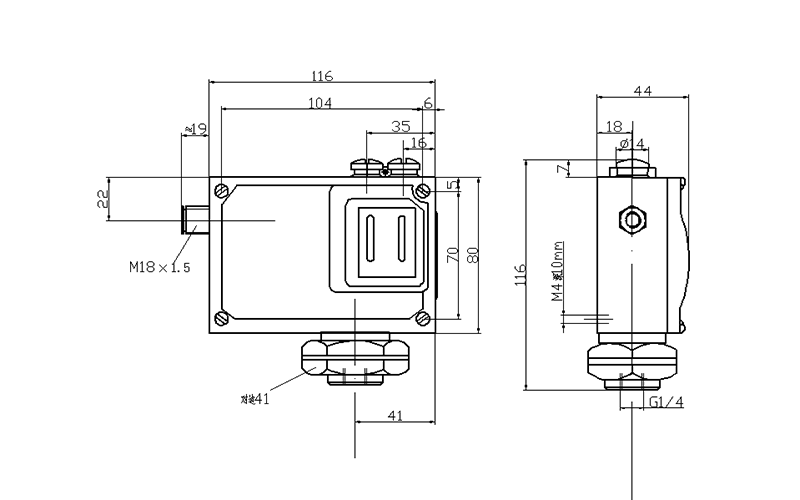

02

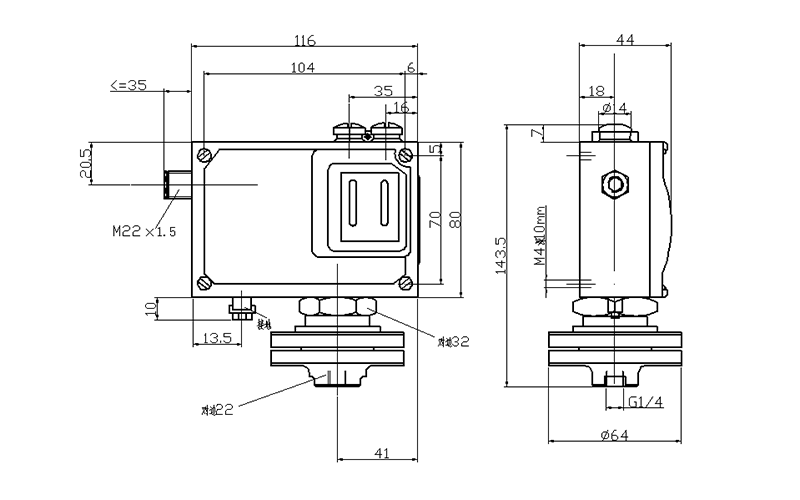

03

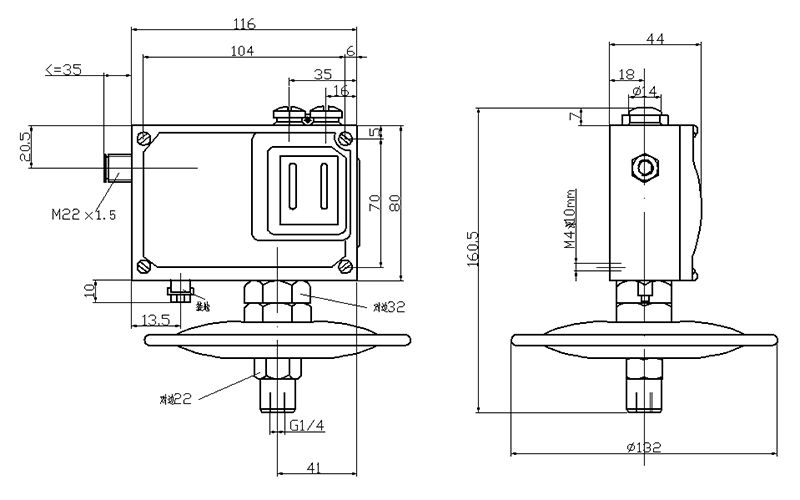

04

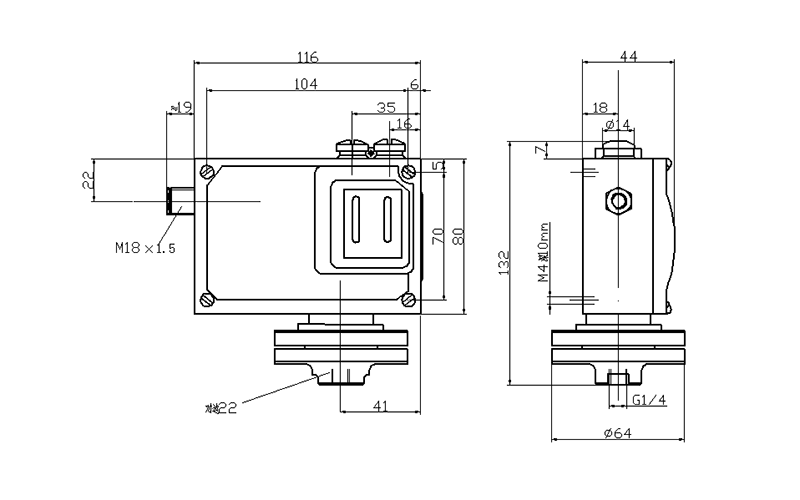

05

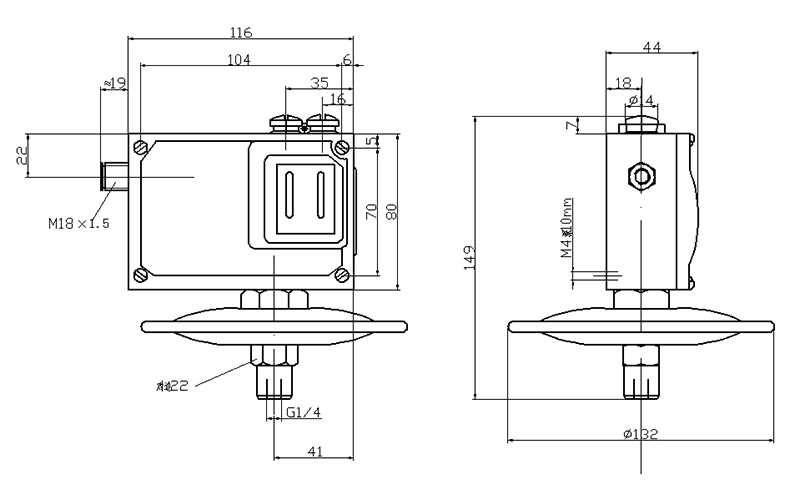

06
