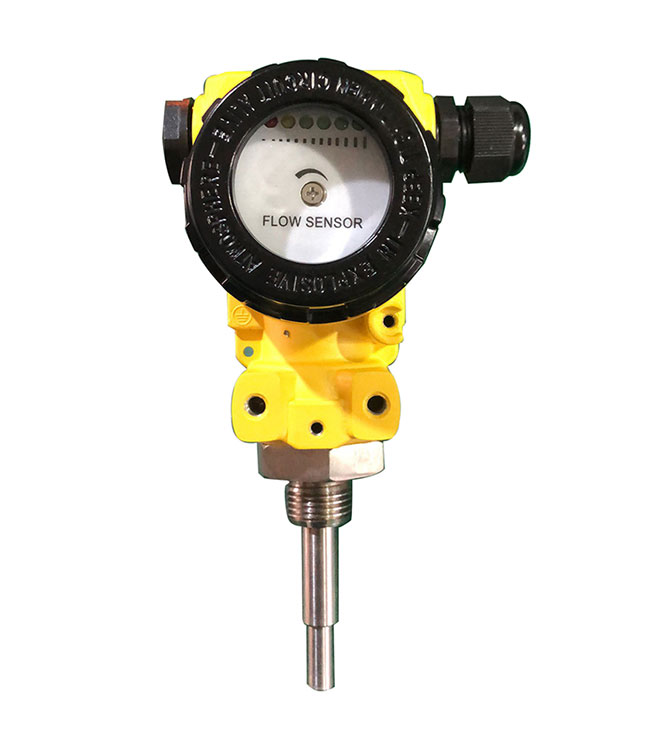

一、原理,結構

基于熱式原理,在封閉的探頭內包含兩個電阻,其中一個被加熱作為探測電阻,另一個未被加熱作為基準電阻,當介質流動時,加熱電阻上的熱量被帶走.電阻值被改變.兩個電阻差值被用作判斷流速的依據.

二、特點

無活動部件,免維護,安裝方便,一種型號使用多種管徑要求.開關量連續可調,極低的壓力損失,結構緊湊,LED顯示流動趨勢及開關狀態

三、應用

液氣兩用型,可用于氣動和液壓系統,可用于循環水/卻小葉及潤滑油的斷流監測,以及泵的空轉保護

四、技術參數

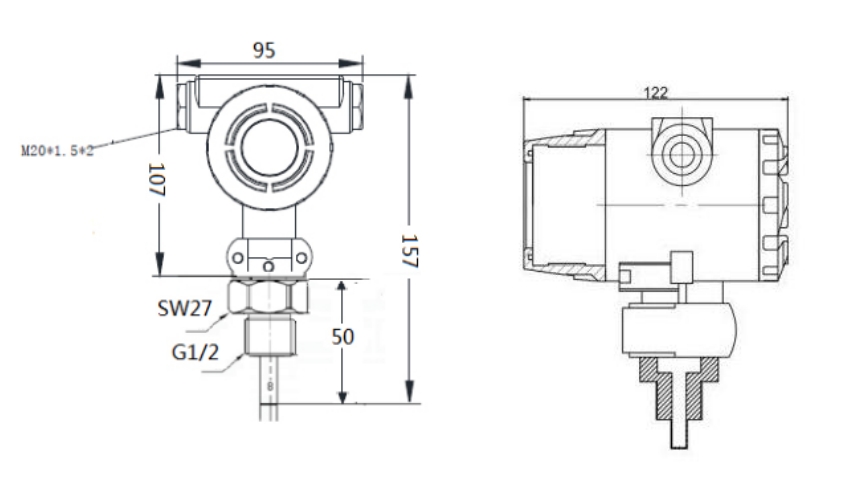

五、尺寸圖

六、接線圖

七、LED功能及設定(開關量型)

八、安裝

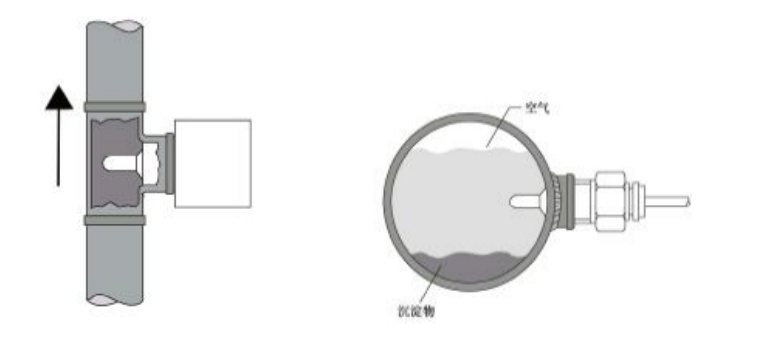

當垂直安裝時，應裝在由下至上流動的管段上， 當水平安裝時，探頭應避開空氣和沉淀物。

九、選型表

注：接口螺紋規格和傳感器探桿長度可非標定制，訂貨時請與銷售人員聯系。

十、產品調試

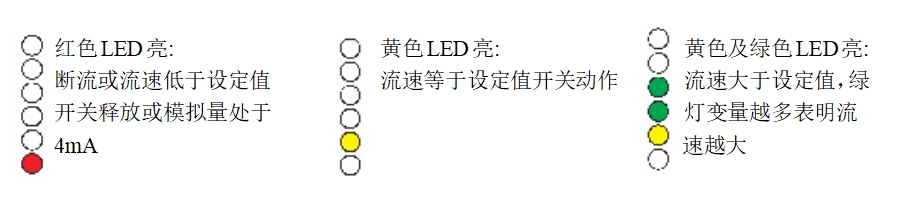

對于輸出形式為PNP、NPN和繼電器的流量開關，其LED指示的含義如下：

一紅燈亮 流速低于設定點(晶體管不導通/繼電器不動作)

一黃燈亮 流速等于或高于設定點(晶體管導通/繼電器動作)

一黃燈和綠燈亮 流速超出設定點的程度(綠燈1、2、3或4與黃燈一起亮)

1.將流量開關裝好,使介質以需要檢測的流速流動,調整電位計,使**個綠色LED恰好變亮.當流速低于當前值時,開關就釋放.

若要使開關點比當前流速小,可調整電位計使綠色LED多亮一些。

2.如需調節流速大小，具體調節步驟為：擰下塑料螺絲，將一字螺絲刀，插入到產品底部，順時針方向調整旋鈕，綠色LED燈亮的越多，

流速越大，逆時針方向調整旋鈕，綠色LED燈亮的越少，流速越小。
