一、工作原理

TXZL12D型防爆流量開關可廣泛應用于石油、化工、電力、冶金等易燃易爆場所流量檢測。

TXZL12D型防爆流量開關是基于L.V.King熱交換原理設計的，前端安裝一個流量傳感器，與介質接觸部分有兩個電阻。一個測量介質溫度，另一測溫并被加熱，當沒有介質流動時兩個電阻的溫差*大，有介質流動時兩個電阻溫差變小，溫差的大小只與介質的流速有關，  流速越大溫差越小流速越小溫差越大，不流動時溫差*大，同時與介質自身的導熱性溫度有關，當流速低于或上于某一設定值時，繼電器接通或者斷開，輸出開關量信號。本產品防爆標志為ExdIICT6  Gb，符合GB3836.1、GB3836.2相關標準要求。  適用于爆炸性危險環境的1區、2區，ⅡA、ⅡB、ⅡC級，引燃溫度組別為T(mén)1~T6組的可燃性氣體或蒸氣與空氣形成的爆炸性混合物的場所。備注：使用該儀器時，嚴禁帶電開蓋及操作。

二、特點

1、無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護;

2、探測探頭與信號處理電路一體設計，安裝使用極為方便;

3、內置溫度補償電路，介質及環境溫度對流體的流速所造成的誤差減到*小;

4、優選新型電路，電路發熱小，器件貼片安裝，可靠性高;

5、本產品內置繼電器，僅輸出開關量信號。

三、技術參數

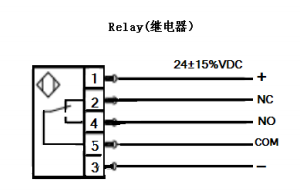

四、接線圖

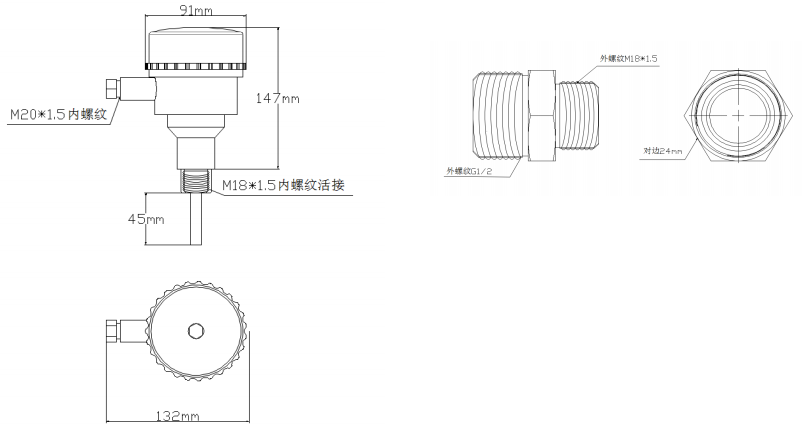

五、尺寸圖

六、選型表

注：接口螺紋，傳感器桿長尺寸可以非標定制。

七、安裝

安裝方式：固定螺紋，安裝螺紋為M18X1.5

安裝過程不得破壞防爆結構。

八、儀表調節

1、請正確按照產品內部標識正確接線;

2、端子正確接線情況下，確保線頭沒有外置;

3、打開儀表頂蓋，用產品附件(一字螺絲刀)微調內置電位計;

4、按順時針?lè)较?，流量設定點變大;反之逆時針?lè)较颍髁吭O(shè)定點變小。

九、注意事項

嚴禁在現場帶電開蓋操作;

內、外接地務必可靠;

安裝、調試、設置等操作必須由專業人員進行。
